Xin chào, trong phạm vi bài viết này, Digiplus sẽ hướng dẫn chi tiết cách lắp đặt các sản phẩm Máy chấm công khuôn mặt UFACE , IFACE
Cách lắp đặt máy chấm công khuôn mặt UFACE 602
Cách lắp đặt máy chấm công khuôn mặt UFACE 302
Cách lắp đặt máy chấm công khuôn mặt UFACE 902
Cách lắp đặt máy chấm công khuôn mặt IFACE 800
Cách lắp đặt máy chấm công khuôn mặt IFACE702
Cách lắp đặt máy chấm công khuôn mặt GIGATA FA113
Cách lắp đặt máy chấm công khuôn mặt UFACE 402
Cách lắp đặt máy chấm công khuôn mặt SFACE900
1 Cấu hình hệ thống
1.1. Thông báo về việc cài đặt
1.2. Môi trường cài đặt
1.3 Giao diện bảng điều khiển
2 Minh họa cấu tạo hệ thống
2.1 Minh họa xây dựng hệ thống
2.2 Bản đồ phác thảo về giao tiếp
3 Cài đặt
3.1. Các bước cài đặt
3.2 Conect với các thiết bị khác
3.2.1 Kết nối cảm biến cửa
3.2.2 Kết nối nút thoát
3.2.3 Kết nối Time Ring
3.2.4 Kết nối khóa cửa
3.2.5 Kết nối Ethernet
3.2.6 Kết nối RS232
3.2.7 Kết nối RS485
3.2.8 Kết nối đầu ra Wiegand
3.2.9 Kết nối nguồn điện
1 Cấu hình hệ thống
1.1. Thông báo về cài đặt
Sản phẩm này là một sản phẩm được sản xuất hàng loạt. Nó tuân thủ nghiêm ngặt tiêu chí sản xuất và kiểm tra của Trung Quốc, Hoa Kỳ và EU.
Tệp này chứa thông tin quan trọng. Tốt hơn là bạn nên đọc nó cẩn thận trước khi sử dụng. Nếu bạn bỏ qua nó, cài đặt không chính xác có thể gây hư hỏng thiết bị. Mặc dù chúng tôi có thể cố gắng hết sức để cung cấp cho bạn dịch vụ, việc bỏ qua tệp có thể gây ra chi phí không mong muốn cho bạn.
1. Trước khi cài đặt, hãy đảm bảo rằng nguồn điện đã được cắt, vì sẽ rất nguy hiểm nếu điện vào. Các ngắn mạch của cáp nguồn có thể gây ra hư hỏng các bộ phận cốt lõi.
2. Tất cả các phần tiếp xúc của đầu dây kết nối không được vượt quá 5mm để ngăn kết nối ngẫu nhiên dây thanh
dẫn đến hỏng máy. Và cũng đề xuất sử dụng cáp màu để kết nối.
3. Ở nơi có động tĩnh mạnh hoặc vào mùa đông, hãy kết nối tiếp đất trước tiên, để ngăn chặn ngay lập tức tĩnh hàng loạt làm hỏng máy.
4. Kết nối nguồn điện với thiết bị cuối cùng để đi dây sự liên quan. Nếu bạn thấy bất kỳ điều gì bất thường xảy ra, trước hết hãy cắt điện rồi đi khám. Hãy ghi nhớ: hệ thống dây điện hoạt động khi bật nguồn sẽ dẫn đến máy bị hư hỏng đột ngột;chúng tôi không chịu trách nhiệm cho những thiệt hại và rắc rối do như vậy
5. Sau khi cài đặt xong, khi kiểm tra nút cửa thoát, xin vui lòng giữ một cá nhân ở bên ngoài, bởi vì đôi khi vấn đề tình cờ có thể mang lại cho bạn không thể đi ra ngoài.
6. Thiết bị của chúng tôi cung cấp chức năng tự động, vui lòng sau cài đặt kết thúc. Chạy chức năng tự động kiểm tra để xác nhận cài đặt
kết thúc .
7. Chúng tôi khuyên bạn nên sử dụng phía trên nguồn điện một chiều 12V / 3A cho thiết bị kiểm soát ra vào, khóa điện tốt hơn để được cấp nguồn
12VDC, và dòng điện không quá 1,5 A Tại thời điểm này, dòng điện của nguồn cung cấp phải trên 1A so với khóa sức mạnh. Nếu thông số của nguồn khóa vượt qua phạm vi này,
xin vui lòng kết nối nhân viên kỹ thuật. Nếu nguồn điện chưa đáp ứng các yêu cầu trên, nó có thể là nguyên nhân khiến bình thường không thể
ổ khóa điện, thậm chí làm hỏng thiết bị.
8. Trước khi thiết bị được kết nối, vui lòng đọc và luôn làm theo "Hướng dẫn kết nối nhanh" chặt chẽ. Bởi vì hệ thống dây sai sẽ
khiến khối lõi và cảm biến bị cháy, gây xúc phạm trong thiết bị hỏng hóc, do nguyên nhân này, chúng tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào
và rắc rối.
9. Nếu khoảng cách giữa bộ điều hợp nguồn và thiết bị quá dài, xin vui lòng không sử dụng cặp xoắn hoặc các loại ferrules khác cho
dây điện. Khi dây nguồn bị ngắt, bạn nên xem xét sự suy giảm của điện áp đã vượt qua quãng đường dài chuyển khoản.
10. Vui lòng sử dụng cáp RS485 chuyên dụng và RS232 / 485 bộ chuyển đổi với nguồn điện để kết nối mạng, cấu trúc bus áp dụng để kết nối với từng thiết bị. Khi cáp dài được sử dụng
để chuyển tín hiệu, nó cần phải kết nối một điện trở phù hợp với Hướng dẫn cài đặt iFace Series 3 và giá trị của nó là 120Ώ.
Đối với các vấn đề khác không được đề cập chi tiết ở đây, vui lòng tham khảo Người dùng
Hướng dẫn sử dụng, Hướng dẫn Phần mềm và các phụ lục liên quan đến điều này

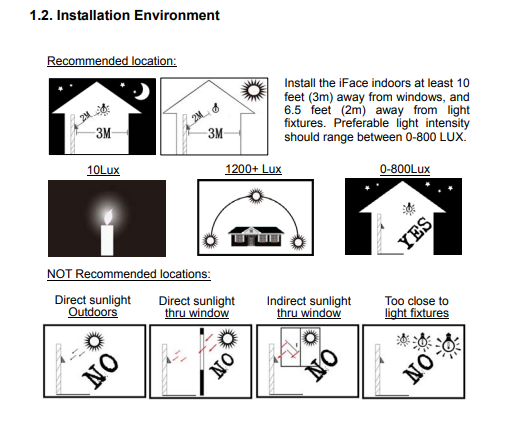

1.2. Môi trường cài đặt

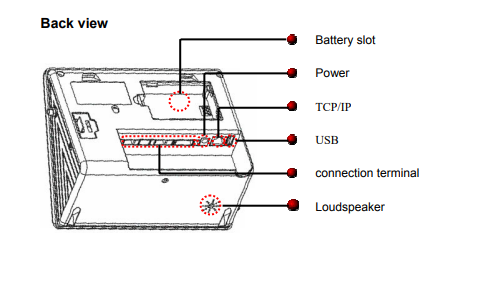

1.3 Xem bảng điều khiển
2 Minh họa về xây dựng hệ thống

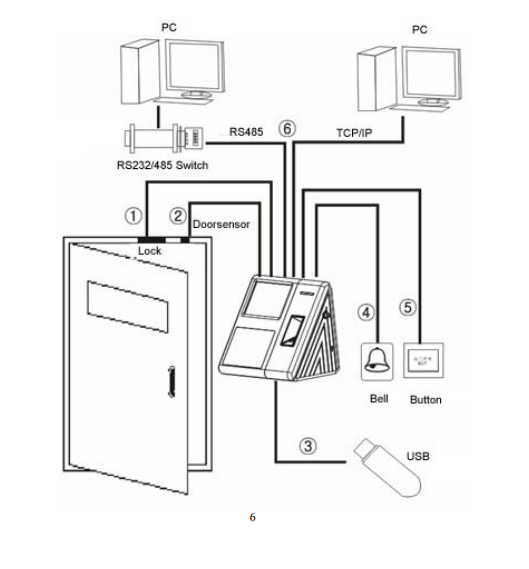

2.1 Minh họa về xây dựng hệ thống

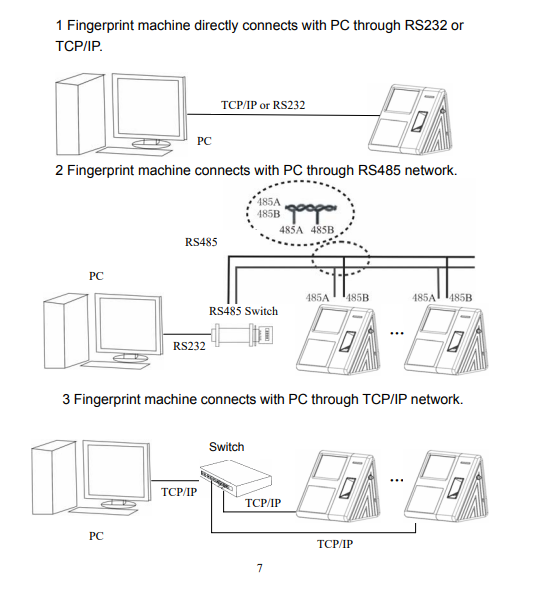

2.2 Bản đồ phác thảo của giao tiếp
3.1. Các bước cài đặt
1. Dán mẫu giấy vào tường và khoan lỗ trong ba vòng tròn được đánh dấu trên mẫu giấy.
Chúng tôi khuyên bạn nên dán mẫu khoảng bốn (4) feet (1,2m) trên mặt đất, giả sử chiều cao trung bình của người dùng làCao 5-6 feet (1,5m-1,85m).
2.Bây giờ dán tấm gắn lên tường bằng cách khoan ba (3) vít vào ba (3) vòng tròn được đánh dấu trên mẫu giấy.
3. Sau khi lắp đặt nắp lưng, hãy đảm bảo rằng nó sẽ ổn định, chắc chắn và không nới lỏng.
3.2 Conect với các thiết bị khác

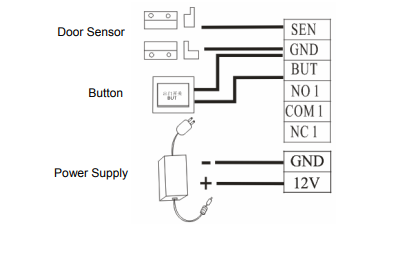

3.2.1 Kết nối cảm biến cửa
Cảm biến cửa được sử dụng để phát hiện trạng thái đóng mở cửa, thiết bị đầu cuối có thể giám sát nếu cửa đã được mở trái phép
thông qua cảm biến cửa, tại thời điểm này, nó có thể phát ra tín hiệu báo động, hơn nữa, thiết bị đầu cuối có thể kích hoạt cảnh báo nhanh chóng nếu cửa không đóng chặt.
3.2.2 Kết nối nút thoát
Nút thoát được cài đặt để vận hành trong cửa. Khi chuyển đổi của nút đóng, cửa sẽ mở. Khoảng cách là khoảng 1400mm từ mặt đất đến đáy nút thoát. Làm
đảm bảo rằng vị trí nút thoát phải căn chỉnh chính xác, thẳng hàng và kết nối chính xác và đáng tin cậy. (Phần cuối tiếp xúc không được sử dụng của
cáp nên được cắt bỏ và sử dụng băng cách điện để quấn nó.) chú ý đến nhiễu điện từ. (Ví dụ: Ánh sáng chuyển đổi, máy tính, v.v.)

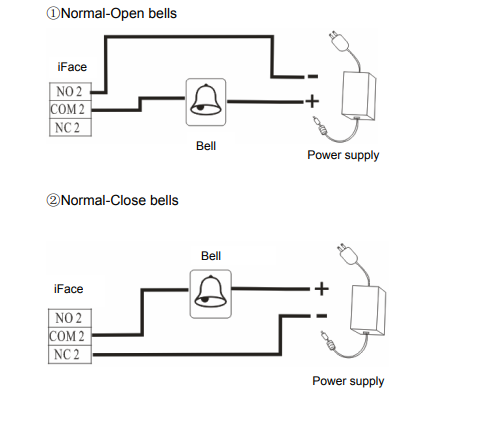

3.2.3 Kết nối Time Ring
Kết nối chuông điện với máy vân tay, khi đến nơi thời gian đã hẹn, máy vân tay sẽ gửi tín hiệu để kích hoạt relay。Thiết bị đầu cuối hỗ trợ cả chuông Thường-Mở và
Bình thường-Đóng chuông cùng một lúc.
3.2.4 Kết nối khóa cửa
Cách lắp đặt khóa cửa phụ thuộc vào loại khóa và tình trạng địa phương. Điện trở bên trong đến từ khoảng cách xa
chuyển giao cần được xem xét khi chọn cáp điện. Khóa cửa phải được cài đặt đáng tin cậy và ổn định. Đảm bảo hệ thống dây điện là chính xác. Đối với khóa đình công và
khóa điện từ, bạn nên chú ý đến tích cực và kết nối đầu cuối âm. Đầu dây trần không sử dụng nên được cắt rời và dùng băng dính cách điện quấn lại. Thời gian trì hoãn của
khóa đình công có thể điều chỉnh theo các điều kiện khác nhau.
Khi Hệ thống Kiểm soát Ra vào được kết nối với Khóa điện, để ngăn chặn EMF tự cảm ảnh hưởng đến kiểm soát truy cập
hệ thống, bạn cần phải mắc song song một diode FR107 (không đảo ngược cực). Vui lòng sử dụng diode được trang bị trong gói.
Chọn khóa điện ： tốt hơn là sử dụng khóa tấn công cho cả hai
–Cửa kính mở quay hướng (mở cả vào trong hoặc ra ngoài
hướng), đối với cửa gỗ mở một lần trong nội bộ công ty,
chúng tôi khuyên bạn nên sử dụng khóa từ, khóa từ cũng được
được gọi là khóa điện từ,. Khóa từ là hơn
đáng tin cậy hơn khóa tấn công, nhưng khóa tấn công an toàn hơn nhiều
khóa từ. Trong cộng đồng sống nhỏ, tốt hơn là sử dụng
khóa tấn công và khóa lực từ. Khóa điều khiển điện cho
ra tiếng ồn cao hơn; khóa điều khiển điện thường được sử dụng để
xây dựng thông tin liên lạc. Bây giờ có một điều khiển điện không âm thanh
khóa có thể được áp dụng. Hãy chú ý, khóa là
làm bằng sắt và dễ rỉ sét nên các bạn lưu ý không để lộ ra ngoài
Hướng dẫn cài đặt iFace Series 14 với nước hoặc điều kiện khắc nghiệt, có một số khóa điện khác có sẵn, chúng tôi khuyên bạn không nên sử dụng chúng.

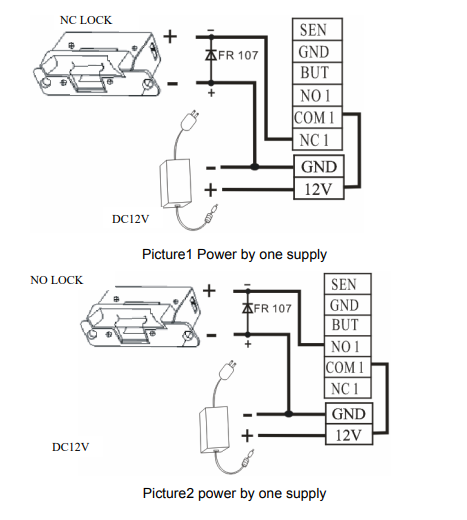

Kết nối với khóa điện
Khóa Thường-Mở sẽ mở khi bật nguồn. Các Khóa Normal-Close được đóng khi bật nguồn. Máy hỗ trợ cả hai loại khóa cùng một lúc. Cách
của kết nối khóa thay đổi với loại khóa. Đối với KHÔNG có khóa,
KHÔNG có thiết bị đầu cuối sẽ được sử dụng; đối với khóa NC, thiết bị đầu cuối NC sẽ là
đã sử dụng.
Máy kiểm soát ra vào này được cung cấp bởi DC12V và hoạt động
hiện tại 400mA. Nếu khóa hoạt động, nguồn điện là DC12V và
dòng điện làm việc nhỏ hơn 1000mA, máy vân tay và
khóa có thể được cấp nguồn bởi một bộ chuyển đổi cùng nhau, vui lòng
tham khảo bảng 1, 2.
Trong ba trường hợp sau, chúng tôi khuyến nghị rằng dấu vân tay
máy và khóa được cấp nguồn riêng biệt.
1) Điện áp làm việc của khóa là DC12V, nhưng dòng điện
sự khác biệt của máy vân tay và khóa không vượt quá
1A.
2) Điện áp khóa không phải là DC12V.
3) Khoảng cách giữa khóa và máy vân tay quá
xa.
3.2.5 Kết nối Ethernet
3.2.6 Kết nối RS232

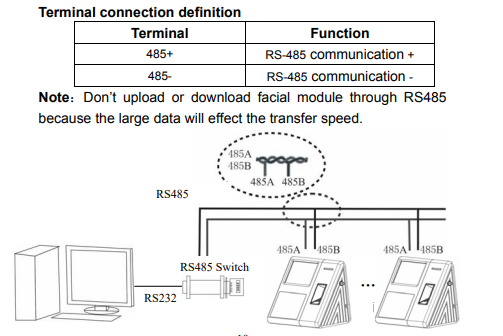

3.2.7 Kết nối với cổng RS485
Khi RS485 được sử dụng để kết nối mạng, mạng bus
kiến trúc phải được sử dụng để đi dây. Mọi giao tiếp RS485
đường bao gồm một nhóm các cặp xoắn và tín hiệu được chuyển
với sự trợ giúp của hiệu điện thế giữa hai
các đường liên lạc. Tuy nhiên, nhiễu vi sai sẽ phát sinh
giữa hai đường tín hiệu khi tín hiệu đang được chuyển. Đến
loại bỏ nhiễu vi sai, thêm một điện trở phân cực (thiết bị đầu cuối
điện trở phù hợp) vào mạch. Không cần thiết phải thêm bất kỳ
điện trở đầu cuối nói chung, ngoại trừ giao tiếp RS485
khoảng cách là hơn 100 mét. Trong trường hợp này, khớp đầu cuối
điện trở phải được thêm vào các thiết bị đầu cuối ở cả hai đầu
và kết thúc xe buýt RS485
3.2.8 Kết nối đầu ra Wiegand
Thiết bị cung cấp đầu ra Wiegand26 tiêu chuẩn, có thể
được kết nối với hầu hết các bộ điều khiển truy cập hiện tại, trong cùng một
cách kết nối đầu đọc IC hoặc bàn phím mật khẩu.
Nói chung, tốt hơn là giới hạn độ dài của bất kỳ đường kết nối nào
đến bộ điều khiển truy cập trong vòng 90 mét. (Một tín hiệu Wiegan
bộ mở rộng có thể được sử dụng cho khoảng cách truyền xa hơn hoặc
nơi có sự giao thoa mạnh mẽ.)
Ghi chú:
1） Khoảng cách giữa thiết bị và bộ điều khiển truy cập hoặc đầu đọc thẻ
không được quá 90 mét (Nếu cần khoảng cách xa hơn hoặc có
can thiệp vào môi trường sử dụng, vui lòng sử dụng tín hiệu Wiegand de lay.).
2) Để đảm bảo sự ổn định của tín hiệu Wiegand, thiết bị phải chia sẻ
GND với bộ điều khiển hoặc đầu đọc Wiegand.
3) Nếu khoảng cách của đầu ra Wiegand hoặc giao tiếp 485 trên 90 mét,
để giảm nhiễu do khoảng cách xa, nó là
đề xuất sử dụng cáp có tấm chắn và kết nối cáp có tấm chắn với
Thiết bị đầu cuối SGND.

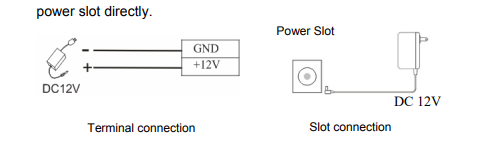

3.2.9 Kết nối nguồn
Điện áp làm việc của thiết bị là DC12V ,， với dòng điện làm việc
500mA, dòng điện chờ 50mA đã cung cấp hai cách kết nối
quyền lực, vui lòng chọn một đề cập đến thực tế.
1．Kết nối danh nghĩa, Đảm bảo kết nối là
Sơ đồ (Không kết nối ngược lại các cực.).
2．Kết nối khe cắm: Cắm phích cắm của bộ chuyển đổi DC12V vào
khe cắm điện trực tiếp.
