Hướng dẫn lắp đặt thiết bị kiểm soát cửa ra vào dùng khóa thả chốt

Tình hình dịch bệnh căng thẳng hiện nay, khiến cho việc lắp đặt máy chấm công cũng như thiết bị kiểm soát ra vào dùng vân tay, khuôn mặt, thẻ…bị hạn chế. Nếu trước đây, việc lắp đặt sẽ do bên hãng hoặc bên bán phụ trách, thì với tình hình hiện nay, việc tự lắp đặt những thiết bị chấm công, kiểm soát kết hợp khóa là điều cần thiết.

Để phục vụ giúp anh em kỹ thuật cách thức tự lắp đặt các thiết bị kể trên, Digiplus xin hướng dẫn qua bài viết dưới đây. Việc lắp máy chấm công thì chỉ cần đơn giản cắm mạng và cắm điện, nên hôm nay chúng tôi sẽ chỉ hướng dẫn cách lắp đặt thiết bị kiểm soát ra vào kết hợp dùng khóa thả chốt chuyên dùng cho cửa kính. Cửa gỗ chúng tôi sẽ đề cập ở bài viết sau

1.Trọn bộ thiết bị kiểm soát cửa dùng khóa thả chốt gồm những gì

kiem soat ra vao sf200 cho cua kinh 500x500 1

Như hình trên chúng ta có thể thấy rõ , 1 bộ kiểm soát cửa ra vào cửa kính gồm 6 thành phần chính. Cụ thể:

  • 1.Thiết bị ( hay còn gọi là đầu đọc chính ): Ở đây là hình ảnh của máy SF200, tuy nhiên tùy vào nhu cầu của khách hàng, ta có thể thay thế các model phổ biến khác như :F18, RJ3000,…hoặc cũng có thể dùng các thiết bị nhận diện bằng khuôn mặt để mở cửa, cách đấu nối cũng tương tự, không khác gì. Bạn có thể tham khảo các thiết bị có thể lắp đặt kết hợp cùng khóa chốt tại link:

Các thiết bị kiểm soát ra vào kết hợp được với khóa

  • 2.Nút Exit: Nút dùng để nhấn mở cửa cho người ở trong đi ra sau khi đã chấm vân tay đi vào ở ngoài
  • 3. Adapter:Nguồn 12V để chuyển đổi nguồn cho thiết bị và khóa, cần lưu ý dùng đúng nguồn cấp cho thiết bị và khóa, tránh dùng nguồn sai dẫn đến cháy, hỏng máy hoặc máy không hoạt động được
  • 4. Giá đỡ trên khóa thả chốt : Dùng để gắn khóa lên vách trên của kính
  • 5. Khóa chốt : Dùng để đóng mở cửa khi xác nhận vân tay
  • 6. Giá đỡ dưới khóa thả chốt : Dùng để gắn vào vách dưới của cửa kính

Ngoài các thiết bị chính kể trên, ta thường có các thiết bị đi kèm, những thiết bị này có cũng được, không có cũng vẫn dùng được, tùy vào nhu cầu và công dụng mà ta có thể lắp thêm cho khách hàng. Có thể kể đến như :

  • 1.Đầu đọc phụ ( Thường dùng là FR1200) :Dùng thay thế cho nút exit. Với đầu đọc phụ ta có thể kiểm soát ra vào cả 2 chiều ra vào. Tức là ra vào đều chấm vân tay xác nhận thì mới mở cửa, còn exit thì chỉ kiểm soát khi vào. Ra thì ai bấm exit cũng mở được cửa.
  • 2. Bộ lưu điện : Thường bộ kiểm soát ra vào chỉ dùng được khi có điện. Còn khi mất điện, khóa sẽ tự mở và cửa sẽ mở. Hiện nay các tòa nhà thường rất ít khi mất điện hoặc cùng lắm chỉ mất tầm 5-10p, trừ khi sửa chữa, nhưng nếu cần đảm bảo thì bạn nên mua kèm bộ lưu điện. Thời gian hoạt động của bộ lưu sau khi mất điện là 8 tiếng. Có điện sẽ lại tự động sạc đến khi đầy.
  • 3. Nút nhấn điều khiển từ xa: Bạn nên dùng khi bàn lễ tân của bạn quá xa khu vực gắn nút exit. Trên thực tế nút exit có thể lắp đặt nhiều vị trí khác nhau, không giới hạn, nhưng vị trí lắp quá xa sẽ khiến mất mỹ quan, tốn kém hoặc khó thi công. Việc dùng điều khiển từ xa giống như thiết bị định vị của xe máy hoặc ô tô vậy, bạn chỉ cần ngồi tại chỗ và nhấn là cửa sẽ mở khi có khách đến.
  • 4. Chuông không dây : Khi vị trí ngồi lễ tân khuất so với tầm nhìn ngoài cửa, khách đến gọi bất tiện thì bạn nên trang bị bộ chuông không dây để khách nhấn gọi khi đến làm việc.

2. Hướng dẫn chi tiết đấu nối lắp đặt thiết bị kiểm soát cửa ra vào dùng khóa thả chốt cho cửa kính

2.1 Hướng dẫn cách lắp khóa thả chốt

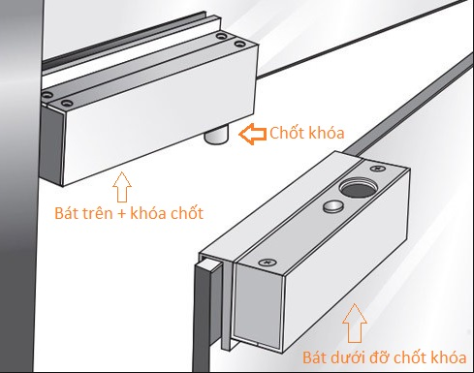

*  Để lắp khóa , chúng ta cần lắp 2 giá trên và dưới trước, chi tiết xem hình dưới ( Ở mỗi giá trên và dưới đều có sẵn ốc và lục đi kèm, chỉ cần vặn lên vách kính là được)

lat bat tren bat duoi cho khoa 1

lat bat tren bat duoi cho khoa



* Những lưu ý khi lắp giá đỡ cho khóa:

  • Bát trên lắp khi cửa kính có vách trên, trường hợp không có vách kính trên mà là bê tông hoặc thạch cao, thì cần khoét lỗ để gắn khóa cho chắc chắn, ngoài ra có thể tham khảo thêm cách “đua bát dưới” để lắp đặt cho thuận tiện nhất

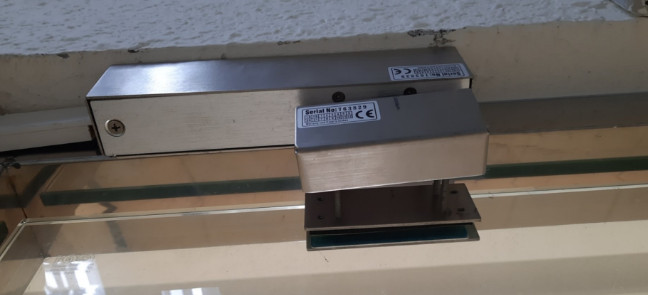

dua bat

  • Việc lắp bát dưới là bắt buộc, bát dưới dùng để gắn thanh nam châm để chốt khóa sẽ thả xuống

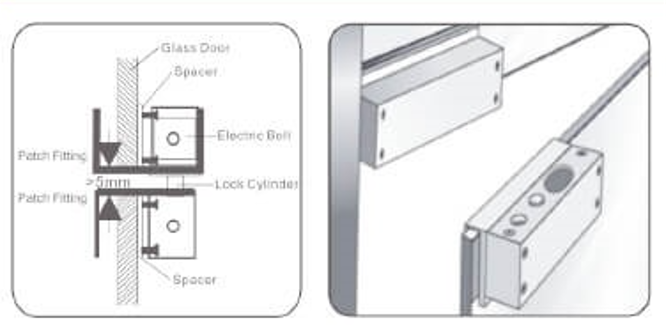

  • Khoảng cách giữa 2 bát :Chúng ta cần lưu ý khoảng cách giữa bát trên và bát dưới không quá 0,5-0,7cm ( Hình 1)
  • Cần căn sao cho độ mở của cửa cũng như việc gắn khóa có thể “chêm” thêm miếng bìa sao cho chốt thả xuống đúng lỗ bát dưới.

2.2 Hướng dẫn lắp đặt thiết bị kiểm soát cửa ra vào

Định vị vị trí cần khoan để gắn đế cũng như đi dây cho thuận tiện nhất

Đi thêm dây mạng nếu nhu cầu cần kết hợp chấm công

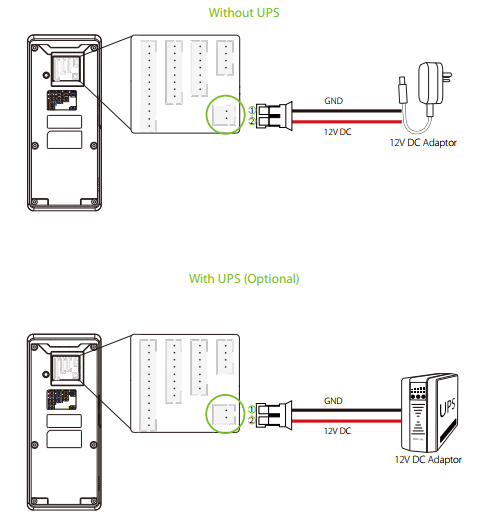

dau nguon vao may cham cong

2.3 Chi tiết cách đấu nối thiết bị kiểm soát.

2.3.1 Đấu nối khóa với thiết bị kiểm soát :

Khóa thả chốt có hai loại: loại khóa thường đóng (NC-COM) và loại khóa thường mở (NO-COM).

Đối với khóa thường đóng (Loại được sử dụng phổ biến hơn):

  • Nguồn dương khóa đấu với ngõ ra NC trên máy chấm công.
  • Nguồn âm khóa đấu chung với nguồn âm của máy chấm công.
  • Ngõ ra COM của máy chấm công đấu chung với nguồn dương của máy chấm công.

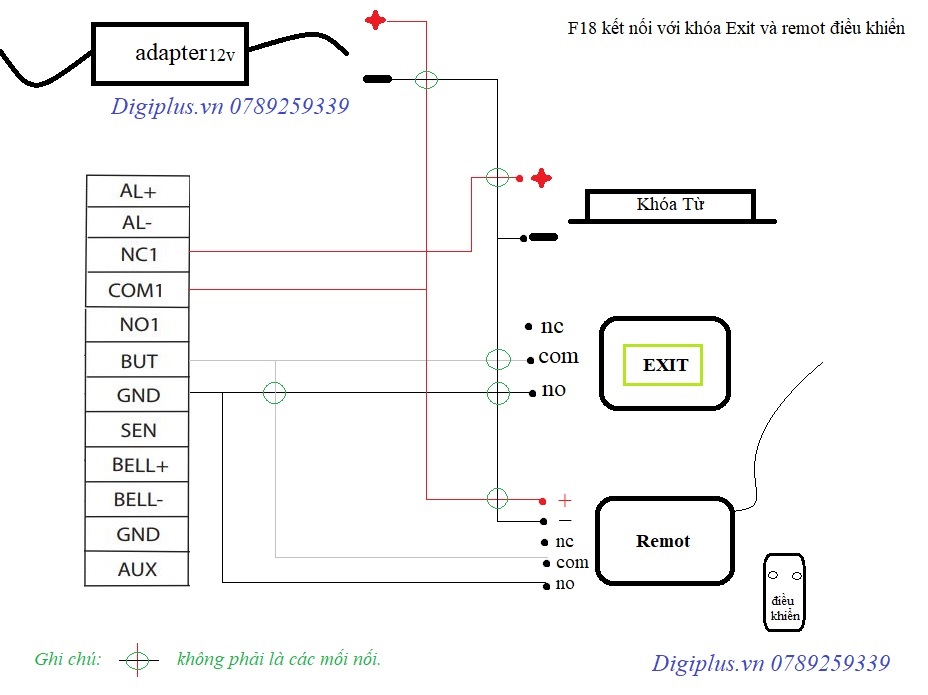

huong dan dau noi thiet bi kiem soat cua f18 bang hinh anh 4

Đối với khóa thường mở (Loại khóa có chìa – đóng kể cả khi không được cấp điện):

  • Nguồn dương khóa đấu với ngõ ra NO trên máy chấm công.
  • Nguồn âm khóa đấu chung với nguồn âm của máy chấm công.
  • Ngõ ra COM của máy chấm công đấu chung với nguồn dương của máy chấm công.

2.3.2 Đấu nối điều khiển từ xa, nút exit

Đối với nút exit:

  • Đấu 1 đầu dây từ nút exit vào ngõ ra BUT trên máy chấm công
  • Đầu dây còn lại đầu vào ngõ ra GND (bên cạnh BUT) trên máy chấm công

Đấu nối với điều khiển từ xa:

  • Cấp nguồn cho điều khiển từ xa
  • Ngõ ra COM trên điều khiển đấu nối với ngõ ra BUT trên máy chấm công
  • Ngõ ra NO trên điều khiển đấu nối với ngõ ra GND trên máy chấm công.

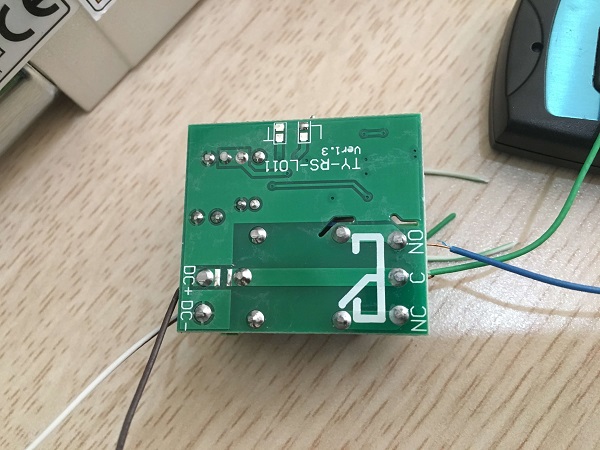

dieu khien tu

2.3.3 Đấu nối đầu đọc phụ:

Thông thường các đầu đọc vân tay phụ dùng kết nối RS485.

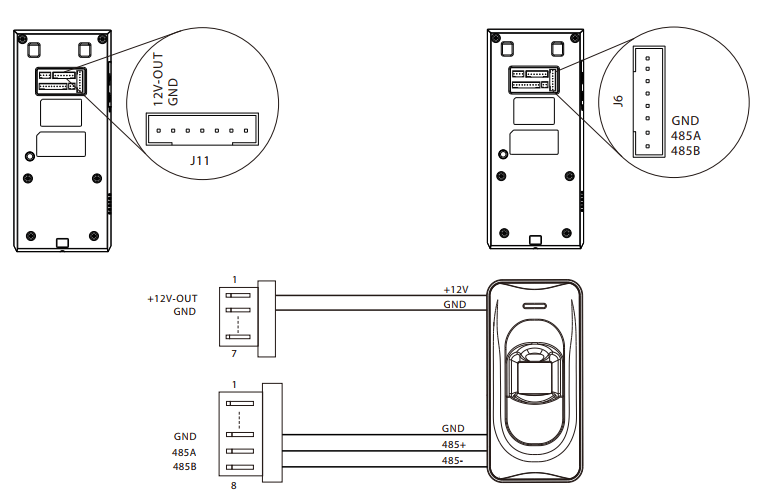

dau noi dau doc van tay phu

  • Cấp nguồn cho đầu đọc phụ (thường dùng chung nguồn với máy chấm công)
  • Kết nối 2 ngõ RS485 của đầu đọc phụ với ngõ ra RS485 của máy chấm công.
  • Trong một vài trường hợp, cần phải reset lại máy chấm công hoặc kiểm tra xem máy chấm công đã bật liên kết RS485 chưa để đảm bảo đầu đọc phụ được kết nối với máy chính.

huong dan dau noi thiet bi kiem soat cua f18 bang hinh anh 4

Nếu bạn thấy khó khăn khi xem bài viết và không thể tự làm, bạn có thể liên hệ ngay với chúng tôi theo hotline : 0372 669 992 (Zalo) để được tư vấn giải đáp hoặc thuê lắp đặt.
